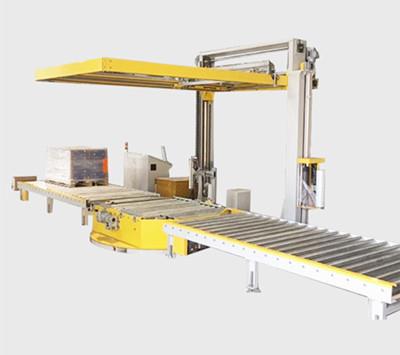

在线缠绕打包一体机

此设备采用一体化设计，符合更多高端企业的流水线，集合了全自动爱膜机和在线式包装机的功能，不仅将两种设备的优点集于一身，且运行更加平稳，功能更加完善，效率高安装简单，维修方便，运行占地空间更小。

技术参数

1、设备整机尺寸:技术设计为准

2、机器承重:1000Kg(max)

3、包装效率:>20托/小时

4、输送线速度:0.2m/s

5、输送面标高:350mm

6、转盘转速:12rpm(max)

7、整机功率:2.2kW

8、转盘直径:1800mm

9、工作电压:380VAC/3相5线/50Hz

10、耗气量:1000ml/min

11、气动工作压力:0.5~0.7mPa

露点:+2-+10℃(7bar处+2-+10℃)

过滤:40m

质量:无油无水空气

耗气量: 5m3/h

膜架升降部件

1、膜架升降采用链条传动，平稳可靠性高。

2、膜架升降驱动减速机为:中大减速机

3、电机功率:0.37kw

4、升降减速机:中大

自动上断膜机构

1、缠绕完成后，自动将薄膜切断并夹住膜头

2、设置薄膜吹气装置，确保设备不留膜尾，以便立体库输送顺利

3、断膜后自动焊平

4.气动元件均采用:SMC

覆膜装置:

顶部覆膜机:

货物高度:1300mm。

覆膜宽度:1600mm

覆膜效率:25件/小时

覆膜控制系统的增加，在控制柜上增加人机界面触摸屏，

覆膜自动切断。

覆膜机膜卷在地面以上，便于上下膜卷。

覆膜升降电机功率:380V0.37KW

牵膜电机功率:380:0.37kw

工作电压:380VAC/3相5线/50Hz

耗气量:1000ml/min

气动工作压力:0.5~0.6nPa

缠绕机气动控制系统

1、气源要求 :仪表用气由买方接至气动控制箱外的截止阀进口。

一个控制箱控制气缸驱动。2、

3、气动原件品牌:SMC

4、二位五通电磁阀: smC

5、气源压力:0.5-0.6Mpa

50.电器及控制系统:(1套)

1、PLC可编程控制，控制整线设备，

2、光电开关，自动感测货物的高度;

3、回转支承驱动，定位精确;

4、膜架上升、下降速度分别可调，送膜速度可调，故障报警

5、机器设有自动和手动转换功能，更好的保证了包装系统的运行。

6、机器运行设有警示灯提示

7.接收不缠膜或非整垛指令时，对当前垛放行，直接输出到出货位置8.故障报警需停机时，需通知前道设备停机等待

9.输送线上无料时，设备进入待机状态，有料时自动启动设备运行，实现自动唤醒功能，节约能源。

10.线槽桥架、气路管线、电磁阀安装位置易于维护。

50.3米动力滚筒输送机(2套)

备注:此设备具体尺寸可根据客户实际需求而定
